鉛門設計說明及功能特點

隨著技術與經濟的不斷發展，在許多工業領域，輻射防護領域，鉛門應用不斷擴展。隨著待檢工件的體積和壁厚逐漸增大，醫學影像設備的不斷發展，所要求的射線強度隨之提高，但利用具有極強的能量和穿透力的x、Y射線對大型壓力容器等進行探傷，會對人體造成更大的傷害，為此對射線防護提出了更高的安全要求。在設計時一定要保證安全系數，有效的防護措施一定要到位。探傷室周田主要山墻體、運送待檢工件的大門、迷宮處的小鉛門組成，墻體和門體的形式、厚度及結構必須滿足國家相關的工業Y射線、X射線探傷衛生防護標準GBZ132-2002及GBZ117-2006標準。為了滿足防護射線的要求，使得」達護盆工l的尺寸和重量都很大，與一般的大門有著不同的開啟關閉傳動機構和門體結構設計的要求(II前還沒有統一完整的行業標準)。隨著技術和生產制造業的發展，今后會研制出自動化程度高、技術含量高、維護方便、安全防范措施更加完善的防護門，以滿足使用和防護要求。

鉛門結構的類型和特點分析.

為了保證大直徑的環形集箱等莊力容器能夠進出，所以門框尺寸必須加大，這樣門的重量將大于30t，按照環評要求，對以下兒種方案的特點進行分析，根據具體情況確定一般終方案。

1)L置直接驅動型.

采用鉛作為防護材料的門板結構，電機直接帶動主動輪在橫梁L行走，門體重量主要作用在支撐輪上，采用單一的支承行走輪，主要特點是可避免支承鉛門的導軌與被檢測工件車導軌交義，簡化支承導軌的結構。如圖1所示，這種結構適用于重量相對較輕的門體，門體越重，對橫梁的抗變形能力要求越高，使動力源部分的設計難度增大。

2)混凝土門體.

①傳動式結構

門體移動是根據鏈傳動的原理，將門體的牽引頭與傳動鏈固定在一起，實現門體移動。這種傳動機構在行業中運用較多，機構主要傳動鏈、鏈輪組、動力裝置、過渡鏈輪組、緩沖裝置、滾輪。

②直驅式結構

此結構主要是將動力裝置固定在混凝土門體上，動力裝置隨門體而動，省去了傳動鏈條，門下裝有大滾輪，承載門體重量，門旁固定聯接一動力驅動裝置，主要山驅動裝置利用傳動鏈將動力傳遞給小輪驅動門休移動，傳動鏈可緩解驅動裝置與小輪之間的相互沖擊。為了防止射線泄漏，門體車輪組必須下移到鋼軌的軌道溝中，用翻轉機構保證探傷室運輸車軌道的正常連接，此結構使得門體移動機構相對簡單，但是門體下的車輪組維修是個難題。

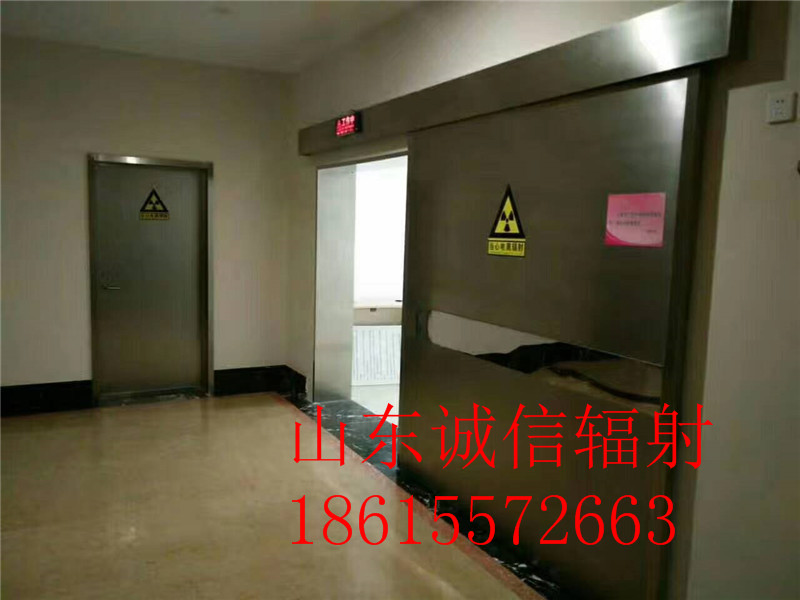

射線鉛門主要用于需阻擋射線通過的進出日，主要使用于醫院、機房和礦區中。按門型可分為平開防射線鉛門、推拉防射線門和電動防射線鉛門。

一.鉛門功能特點:

1.操作性能:具有四種操作裝置:A、遙控器遙控操作開、關門:B.豪華電梯式控制板、控制按鈕開、關門:C.可選配腳踏式控制開關:D.停電后可手動開、關門。

2、安全裝具有電氣、機械、紅外線三種保護裝置，以確保使用安全可靠:紅外線保護裝置可防止電動門在運行過程中發生擠傷人員事故:3、變頻裝置:通過電動門運行中速度快慢變換，確保使用更安全:同時使用更安全:同時使之運行平衡、噪音小;4、電動防護鎖采用鎖與電機聯鎖裝置、防止末開防盜鎖的狀態開門損壞防盜鎖。

二.電動防護門安裝手動調節裝咒，使防護門可根據用戶所需選擇，半開及全開功能。1.平開鉛門;平開鉛門，可分為內開門和外開門，門體的結構和材料是根據放射線機的功率人小(KV)及門洞日大小來決定的，五金件為進日專用件。

      2.推拉鉛門;推拉防射線門，開啟方向是沿著墻壁平行移動，門體的結構與材料是根據放射線機的功率大小(KV)及門洞大小來決定的，門框結構與平開門結構有所區別。

      3.電動鉛門;電動防射線門一般適合較大的門體，由于重一般較重，人力開啟比較吃力。
